YDGD-6000 Alati za poljoprivredne strojeve Robot Laser Codding Equipment

I.Description

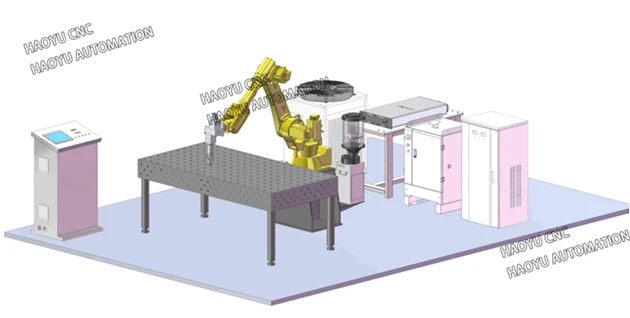

YDGD-6000 se sastoji od Chuangxin 6000W lasera za oblaganje, transmisione koaksijalne prstenaste laserske glave za oblaganje, pneumatskog razdvojenog visoko{12}}preciznog dodavača praha, baze robota, FANUC M-20iD/25 (raspon ruke: 1831 mm); HL-6000-QG2/2 rashladni uređaj za vodu, Wenfeng 60KVA stabilizirano napajanje naponom i integrirani upravljački softver i hardver. Oprema usvaja PLC integrisani kontrolni sistem, koji može da realizuje centralizovanu kontrolu šestoosnog robota, lasera, dodavača praha i nadzora temperature zaštitnih sočiva.

II.Tehnički parametri

III.Glavne specifikacije opreme

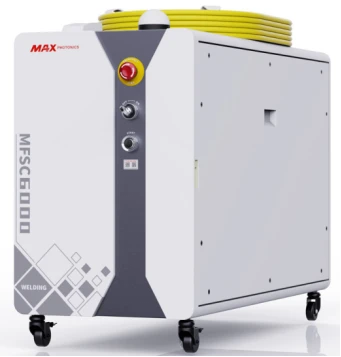

1. Fiber laser MFSC-6000

• Stabilne performanse, visok kvalitet snopa;
• Visoka efikasnost fotoelektrične konverzije, niska potrošnja energije;
• Visoka pouzdanost, dug životni vijek;
• Talasni oblik izlazne snage može se uređivati;
• Interfejs sabirnice proširenja;

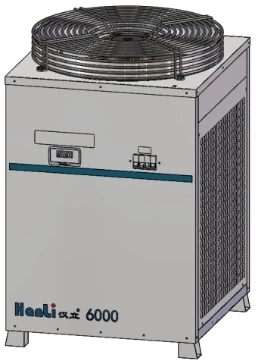

2. Hladnjak za vodu HL-6000-QG2/2

• Usvojite visoko-kvalitetnu cirkulacionu pumpu od nehrđajućeg čelika za hladnu vodu sa velikim protokom, visokim naponom, niskom bukom i dugim vijekom trajanja;
• Kontrolni sistem usvaja LCD kineski-engleski dvojezični kompjuterski kontroler za konverziju, CPU potpuno automatsku kontrolu, može realizirati ljudski-računarski dijalog, jednostavan i intuitivan rad. Preciznost kontrole temperature vode ±1 stepen; Ima funkciju automatske dijagnoze kvara, direktno prikazuje tačku kvara na ekranu, podstičući korisnike da to brzo riješe; Osigurati RS485 komunikacijski interfejs, koji može ostvariti komunikacijsku funkciju sa domaćinom;
• Pruža višestruke funkcije zaštite i pasivne alarmne terminale, terminale za daljinsko upravljanje, lako ostvariti CNC centraliziranu kontrolu i nadzor;

• Technical Parameters
  Model	HL-6000-QG2/2
  Radni napon i frekvencija	3p 380V @ 50Hz
  Radna struja cijele mašine	13.5.A
  Električna snaga cijele mašine	8,5kW
  Korišćenje okruženja	5 stepeni (temperatura okoline < 45 stepeni, relativna vlažnost vazduha < 95%
  Preciznost kontrole temperature	±1 stepen
  Kapacitet hlađenja	18.0kW
  Rashladno sredstvo	R32
  Nazivni protok vodene pumpe	4m³/h
  Maksimalna visina vodene pumpe	62m
  Snaga vodene pumpe	1.1kW
  Kapacitet rezervoara za vodu	43L
  Interfejs laserske mlaznice za vodu	G3/4*φ25 Pagoda konektor
  Interfejs mlaznice za vodu rezne glave	G1/2*φ12 Brzo-povezivanje

3.Dodavač praha YDGD-D-FT

• Servo motorni pogon, visok transport praha i stabilnost protoka praha;
• Opremljen sa ekranom i kontrolerom na dodir industrijskog{0}}klase, jednostavan rad i visoka radna efikasnost;
• Cijev baruta je cijev baruta od pleksiglasa vidljiva, a količina praha u buretu baruta može se promatrati u bilo kojem trenutku;
• Količina za hranjenje praha, zaštitni plin i protok plina za dovod praha su precizno i ​​kontinuirano podesivi kako bi se zadovoljile potrebe različitih procesa laserske obrade;

• Technical Parameters
  Stavka	Parameter
  Dimenzije	290*300*940 mm (Š*D*V)
  Radna jedinica	Split tip
  Broj cilindara s prahom	1
  Kapacitet jednog cilindra	9L
  Specifikacije rezervoara za prah	8 mm (jedan utor)
  Maksimalna brzina posude za prah	0-8 o/min
  Tip gasa nosača	Azot/Argon
  Opseg podešavanja protoka gasa za dovod praha	0,5-25L/min
  Opseg podešavanja protoka zaštitnog gasa	1-25L/min
  Raspon prikaza pritiska	0,1-1Mpa
  Podržana veličina čestica praha	25-200um
  Brzina fluktuacije količine hranjenja prahom	Manje ili jednako 2%

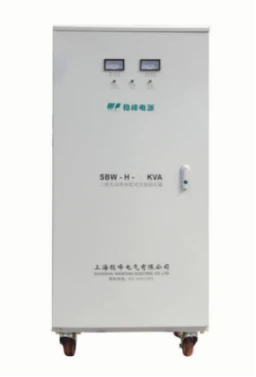

4.SBW-H-60KVA regulisano napajanje

• Zaštita od preko- i ispod-napona: Kada ulazni napon premaši vrijednost nad- i ispod-napona regulatora napona, uređaj automatski štiti izlaz bez napona;
• Zaštita od prekomjerne struje: Kada struja premaši nazivnu vrijednost, ulaz se automatski prekida.
• Zaštita od preopterećenja i kratkog{0}}spoja: Kada opterećenje premaši kapacitet preopterećenja određen opremom ili kratkim-spojevima, napajanje se može automatski prekinuti unutar određenog vremena.

• Technical Parameters
  Stavka	Parameters
  Model proizvoda	SBW-H-60KVA
  Broj faza	Tro-fazni
  Kapacitet	60Kva
  Opseg ulaznog napona	Trofazni AC380V±20% (304V-456V)
  Izlazni napon	Trofazni AC380V
  	Preciznost regulacije napona Manja ili jednaka (1-5)% podesiva
  Efikasnost	Veće ili jednako 98%
  Vrijeme odgovora	Vrijeme odziva signala detekcije pre-i pod{1}}napona je manje ili jednako 100mS. Kada se ulazni napon promijeni za 5% u odnosu na nominalnu vrijednost, vrijeme stabilizacije je manje od 0,5s.
  Radna frekvencija	50HZ-60HZ
  Čvrstoća izolacije	2000V, bez kvara 1 minut 2000V,

5. Integrisani interfejs za upravljanje sistemom

IV.Vedio za vašu referencu
